- キーワード検索
-
キーワード検索
Fluon+™ mPLASTICSは、AGC独自のフッ素技術、コンパウンド技術により改質されたエンジニアリングプラスチック／スーパーエンジニアリングプラスチックです。改質することにより、柔軟性、耐衝撃性、耐摩耗性、耐折性、電気特性などが向上します。
Fluon+™ ｍPLASTICSの概要・特長
改質前の樹脂と比較して柔軟性が高く、耐折性、耐摩耗性、電気特性等が向上します。
押し出し成形、射出成形等、一般的なエンジニアリングプラスチックの成形方法での加工が可能です。
用途として、チューブ、ホース、電線被覆、ギヤ、シール材等が考えられます。
Fluon+™ ｍPLASTICSの用途
プラスチックにAGCの機能性フッ素樹脂をコンパウンドすることにより、その樹脂が持つ物性を改善します。例えば、耐熱性に加えて、
・柔軟性、耐折性の向上 ・耐摩耗性の向上 ・誘電率の低下
等の特長を付与することにより、電線やチューブ、フィルム、部品等への新しい用途展開/付加価値向上が期待されています
Fluon+™ ｍPLASTICSの用途
Fluon+™ mPLASTICSの主な用途をご紹介します。
電線被覆
基板用材料、絶縁シートなど
摺動部品（ギア、ベアリングなど）
Fluon+™ ｍPEEK
mPEEKの基本物性を以下に示します。
| 測定 | 単位 | 測定法（準拠） | PEEK | mPEEK-1 | mPEEK-2 | mPEEK-3 |
|---|---|---|---|---|---|---|
| JBU-9001 | JBU-9002 | JBU-9003 | ||||

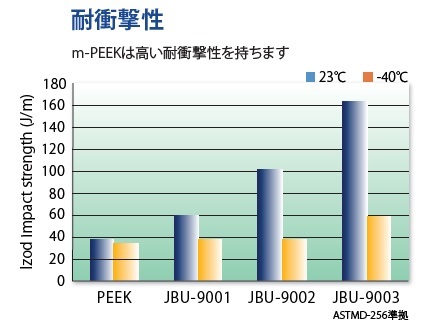

| Izod 衝撃強度 23℃ | J/m | ASTM D-256 | 38 | 61 | 102 | 164 |
| Izod 衝撃強度 -40℃ | J/m | ASTM D-256 | 34 | 38 | 38 | 59 |
| 曲げ弾性率 | GPa | ASTM D-790 | 3.6 | 3.6 | 2.8 | 2.3 |
| 曲げ強度 | MPa | ASTM D-790 | 152 | 125 | 103 | 78 |
| 引張強度 | MPa | ASTM D-638 | 8０ | 8６ | 7３ | 6３ |
| 引張伸度 | % | ASTM D-638 | 3０ | 3４ | 4４ | 4５ |
| 荷重たわみ温度 | ℃ | JIS K-7191 | 155 | 1５０ | 152 | 151 |

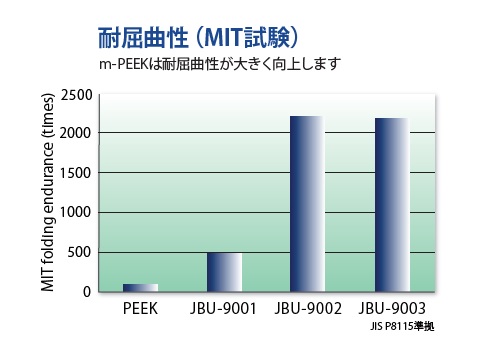

| MIT(耐屈曲） | 回 | JIS P-8115 | 96 | 486 | 2233 | 2192 |
| 摩耗量 | mg | JIS K-7218 | 5.4 | 1.9 | 1.7 | 2.1 |
| 動摩擦係数 | － | JIS K7218 | 0.64 | 0.36 | 0.34 | 0.31 |
| 誘電率（23℃/2.45GHz） | － | ASTM D-2520 | 3.18 | 3.08 | 2.9 | 2.86 |
| 誘電正接(23℃/2.45GHz) | － | ASTM D-2520 | 0.003 | 0.0037 | 0.0048 | 0.0055 |
この製品に関連する情報
