Fluon+™ MPCは、メルト系フッ素樹脂(ETFE、PFA等)に顔料や添加剤、他の樹脂等を添加した樹脂コンパウンドです。メルト系フッ素樹脂の種類、付与させたい機能・価値などのお客様要望に基づき、独自のコンパウンド材料をご提案致します。
Fluon+™ MPCの概要・特長
メルト系フッ素樹脂をベースポリマーとしたコンパウンド
ベースレジンとして豊富な品ぞろえがあり(ETFE、PFA、FEP、ECA、MFA、ECTFE、PVDF等)、さらに用途に応じたブレンド等も可能です。
用途に即してカスタマイズされたコンパウンド
カラーマスターバッチ、電線用マスターバッチ、架橋剤入りコンパウンド、強化コンパウンド、導電性コンパウンド、PTFEルブリカントコンパウンド、接着性フッ素樹脂コンパウンド、柔軟性フッ素樹脂コンパウンド等。お客様毎のカスタマイズもご相談可能です。
RoHS、REACH規制に準拠
RoHS指令、REACH規制対象物質を含みません。
Fluon+™ MPCの用途
メルト系フッ素樹脂をベースとしたコンパウンドです。
Fluon+™ MPCの用途
Fluon+™ MPCの主な用途をご紹介します。

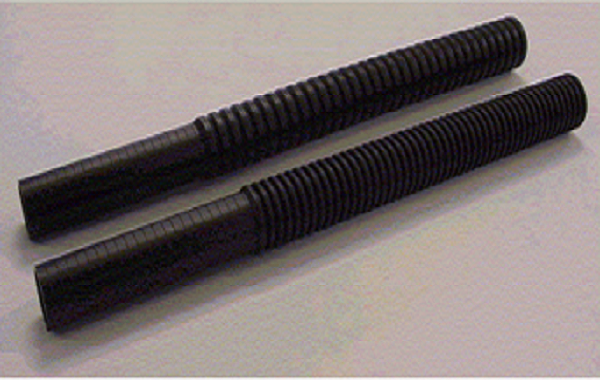

自動車用燃料ホース

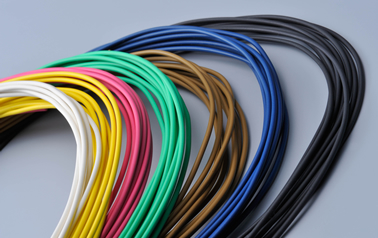

被覆電線用カラーコンパウンド

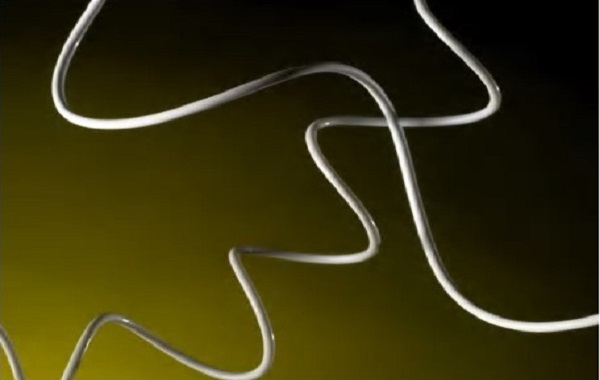

被覆電線用架橋コンパウンド
グレードラインナップと特徴
製品 | 特徴 | 主な用途 |
---|---|---|

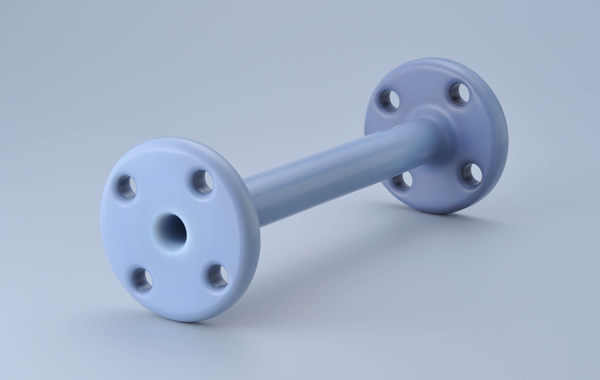

繊維強化コンパウンド(カーボン繊維/ガラス繊維) | ガラス繊維やカーボン繊維を添加。 機械的強度、耐摩耗性を強化したフッ素樹脂。 成形収縮率の低減により、製経時の寸法安定化を実現。 良好な熱伝導性。 | ケミカルポンプのケーシング、 大型電線の保護ジャケット、 蒸留塔のパッキン等 寸法変化を嫌い、特に強度が求められる用途 |
導電/帯電防止コンパウンド | カーボンによる導電性で静電気が防止された樹脂。 熱伝導性も良好。 | ヒーターケーブル用被覆材 静電気を避けたい燃料用ホース・チューブ等 |
架橋コンパウンド | 電子線照射やガンマ線照射による架橋が可能なフッ素樹脂。 耐熱性、耐摩耗性、カットスルー抵抗が良好。 | 航空・宇宙、船舶等、の電線 特に信頼性が求められる電線の被覆材 |
柔軟性ETFEコンパウンド | 柔軟性を向上させたETFE。 | 巻きつけ径を小さくしたい電線の被覆材 可撓性要求のあるチューブや電線被覆材等 |
発泡マスターバッチ | 発泡により、信号損失を低減し高速通信化が可能。 使用する樹脂量の低減にも有効。 | 電線被覆材 その他発泡押出製品 |
特徴 | ECTFE | ETFE | FEP | MFA | PFA | PVDF |
---|---|---|---|---|---|---|
繊維強化(カーボン繊維/ガラス繊維) | カスタム | スタンダード | (ご相談) | カスタム | スタンダード | カスタム |
導電/帯電防止 | カスタム | スタンダード | カスタム | カスタム | スタンダード | カスタム |
架橋 | (ご相談) | スタンダード | (ご相談) | (ご相談) | (ご相談) | (ご相談) |
柔軟ETFE | (ご相談) | スタンダード | (ご相談) | (ご相談) | (ご相談) | (ご相談) |
発泡マスターバッチ | (ご相談) | カスタム | (ご相談) | カスタム | カスタム | (ご相談) |
主な品種
物性 | 規格 | 単位 | 繊維強化コンパウンド | 導電/帯電防止コンパウンド | ||||
---|---|---|---|---|---|---|---|---|
CF-5020X | CB-8015X | CB-4015L | AH-3000 | |||||
低収縮性 カーボン繊維20% | 導電性 カーボン15% | 導電性 低融点 グレード | 導電性 接着フッ素樹脂 グレード | |||||
メルトフローレート | ASTM D3159 (297℃。49N) | g/10min | 5-10 | 1-3.5 | 2-8 | 25 | ||
比重 | ASTM D792 | - | 1.70 | 1.75 | 1.78 | 1.8 | ||
融点 | DSC | ℃ | 263 | 257 | 220 | 240 | ||
引張強度 | ASTM D638 | Mpa | 36 | 45 | 36 | 35 | ||
引張伸度 | ASTM D638 | % | 14 | 450 | 400 | 350 | ||
曲げ弾性率 | ASTM D790 | Mpa | 2500 | 1400 | 1300 | 1240 | ||
Izod衝撃強度 23℃ | ASTM D259 | J / m | - | - | - | Non-Break | ||
透過係数 (試験液:CE10,60℃) | JIS Z0208(CUP) | g×mm/m2×24h | - | - | - | 2.0 | ||
表面抵抗 | AGC法 | Ω/□ | - | 1.0E+03 | 1.0E+03 | 1.0E+03 |
