エクセスター <一般名 > 変成シリコーン
製品概要
超高分子量ポリエーテルポリオール（プレミノール）の技術をベースとして開発された末端に加水分解性シリル基を有する湿気硬化性変成シリコーンポリマーです。
触媒の存在下、湿気により硬化し柔軟な弾性体となります。シーリング材・接着剤などのベースポリマーとして用います。
特長
エクセスターはAGCの有する超高分子量ポリエーテルポリオール（プレミノール）の技術をベースとして開発した末端に加水分解性シリル基を有する画期的な湿気硬化性液状変成ポリエーテルポリマーです。触媒の存在下、空気中の湿気により硬化し、弾性体となります。
エクセスターに各種フィラー、充填材を混合することにより、シーラント、接着剤に適した物性を持つ弾性体が得られるようになります。
一般名：シーラント用ポリマー 接着剤用ポリマー

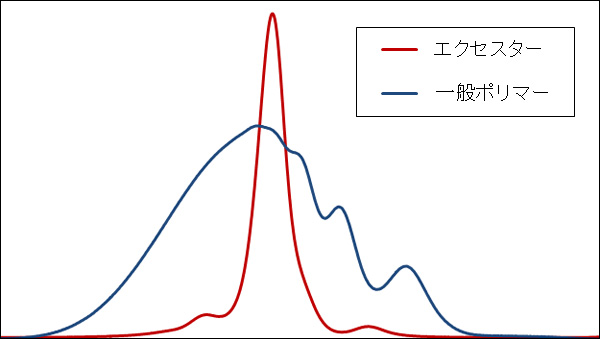

分子量分布がシャープ
・硬化性に優れる
・高強度、高伸度
・低粘度
多官能化が容易
・高モジュラス化が容易
・低粘度化が可能
主な用途
建築用シーリング材、弾性接着剤、コーティング材、その他一般シーリング材など
基本性状
以下に代表的品番を示します。
| 性 状 | 外 観 | 粘度(mPa・s at 25℃) | 特 長 |
|---|---|---|---|
| ES-S2410 | 淡黄色液体 | 11,000～20,000 | 低モジュラス・高伸度 |
| ES-S2420 | 淡黄色液体 | 12,000～23,000 | 中モジュラス |
| ES-S3430 | 淡黄色液体 | 6,000～13,000 | 高モジュラス・低粘度 |
| ES-S3630 | 淡黄色液体 | 14,000～23,000 | 高モジュラス・中伸び |
硬化物性
ES-Sシリーズは、末端に加水分解性のシリル基を有しているため、湿気によって柔軟性・弾性に優れた硬化物が得られます。
以下に標準的な硬化物性を示します。
| 性 状 | 50%引張応力 (N/mm2) | 最大引張応力 (N/mm2) | 破断伸度 (%) |
|---|---|---|---|
| ES-S2410 | 0.08～0.15 | 0.30～0.80 | 300～500 |
| ES-S2420 | 0.15～0.25 | 0.40～0.90 | 200～400 |
| ES-S3430 | 0.25～0.35 | 0.30～0.80 | 100～300 |
| ES-S3630 | 0.25～0.35 | 0.40～0.90 | 200～400 |
硬化物の耐久性
ES-Sシリーズは、優れた耐熱性・耐温水性・耐候性を示します。
以下に耐久性データを示します。
| 品 番 | ES-S2410 | ES-S2420 |
|---|---|---|
| 初期物性1) 50%引張応力(N/mm2) 最大引張応力(N/mm2) 破断伸び（%） | 0.11 0.5 390 | 0.20 0.62 320 |
| 加熱後2) 50%引張応力(N/mm2) 最大引張応力(N/mm2) 破断伸び（%） | 0.12 0.51 440 | 0.19 0.61 310 |
| 温水浸漬後3) 50%引張応力(N/mm2) 最大引張応力(N/mm2) 破断伸び（%） | 0.09 0.5 470 | 0.15 0.54 350 |
1) 2mm厚ポリマーシート物性(DBTDL触媒）
2) 加熱条件：100℃×7日間加熱後
3) 温水浸漬条件：50℃×7日間浸漬後
荷姿
荷姿は、ドラム（２００ｋｇ）です。
使用用途に合わせ、お選びください
使用上の注意
取り扱いの際には保護メガネ、保護手袋を着用してください。
※細かい製品情報はSDSをご覧下さい。
生産工場
■AGC株式会社（日本）鹿島工場
カタログ ダウンロード
製品パンフレットをご要望の方は、下記リンクよりお客様情報をご入力のうえ、資料をダウンロードいただけます。
